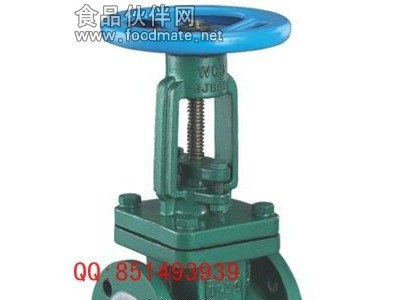

衬里闸阀产品简介:
衬里闸阀是呈楔状的闸板来接通或截断管路中介质，楔式闸阀不允许微量开启在管路中作节流装置用，以免因高速流动的介质冲蚀而加快密封面的损坏。FEP(F46)、PCTFE(F3)衬氟闸阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱溶剂以及其它腐蚀性气体、液体介质的管路上使用。
转动手轮，通过手轮与阀杆的螺纹的进、退，提升或下降与阀杆连接的阀板，达到开启和关闭的作用 闸阔的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可 分为 : 单闸极式、双闸板式和弹性闸板式平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。 衬氟闸阀的安装与维护应注意以下事项： 手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。 双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。 带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。 带传动机构的闸阀，按产品使用说明书的规定安装。 如果阀门经常开关使用 , 每月至少润滑一次。
衬里闸阀具有以下优点：1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。 2、开闭较省力。 3、介质流向不受限制 , 不扰流、不降低压力。 4、形体简单 , 结构长度短，制造工艺性好，适用范围广。
衬里闸阀的缺点如下：1、密封面之间易引起冲蚀和擦伤，维修比较困难。 2、外形尺寸较大，开启需要一定的空间，开闭时间长。 3、结构较复杂。 衬里闸阀主要零件材料：
| 序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸阀 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 阀体/端盖/闸板 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 阀杆 | 1Cr13 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | 衬里/阀座 | PTFE（F4）、PCTFE（F3）、FEP（F46）、PFA（可溶性4） | |||||
| 4 | 填料/压盖 | WCB | CF8 | CF8M | CF3 | CF3M | |
| 5 | 填料 | PTFE（F4） | PTFE（F4） | PTFE（F4） | |||
| 6 | 活节螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | |||
| 7 | 阀杆螺母 | ZCuAI10Fe3 | ZCuAI10Fe3 | ZCuAI10Fe3 | |||
| 8 | 紧固螺母 | 45 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 9 | 螺母 | 0Cr18Ni9 | 0Cr18Ni9 | ||||
| 10 | 手轮 | WCB | WCB | WCB | |||
| 公称通径 | 标准值 | 参考值 | ||||||||||
| DN（mm） | NPS（inch） | L | D | D1 | D2 | f | b | Z-Фd | D0 | H | H1 | WT（Kg） |
| PN1.0MPa | ||||||||||||
| 15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-Ф14 | 100 | 110 | 125 | 6 |
| 20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-Ф14 | 100 | 120 | 140 | 7 |
| 25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-Ф14 | 120 | 132 | 155 | 8 |
| 32 | 11/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-Ф18 | 120 | 156 | 185 | 11 |
| 40 | 11/2 | 240 | 145 | 110 | 85 | 3 | 18 | 4-Ф18 | 160 | 167 | 210 | 20 |
| 50 | 2 | 250 | 160 | 125 | 100 | 3 | 20 | 4-Ф18 | 160 | 358 | 410 | 28 |
| 65 | 21/2 | 270 | 180 | 145 | 120 | 3 | 20 | 4-Ф18 | 180 | 375 | 440 | 32 |
| 80 | 3 | 280 | 195 | 160 | 135 | 3 | 22 | 4-Ф18 | 180 | 435 | 515 | 45 |
| 100 | 4 | 300 | 215 | 180 | 155 | 3 | 22 | 8-Ф18 | 220 | 500 | 600 | 60 |
| 125 | 5 | 325 | 245 | 210 | 185 | 3 | 24 | 8-Ф18 | 220 | 615 | 740 | 110 |
| 150 | 6 | 350 | 280 | 240 | 210 | 3 | 24 | 8-Ф23 | 240 | 675 | 825 | 120 |
| 200 | 8 | 400 | 335 | 295 | 265 | 3 | 26 | 8-Ф23 | 280 | 820 | 1020 | 150 |
| 250 | 10 | 450 | 390 | 350 | 320 | 3 | 28 | 12-Ф23 | 320 | 970 | 1220 | 240 |
| 300 | 12 | 500 | 440 | 400 | 368 | 4 | 28 | 12-Ф23 | 320 | 1145 | 1445 | 340 |
| 350 | 14 | 550 | 500 | 460 | 428 | 4 | 30 | 16-Ф23 | 360 | 1280 | 1630 | 550 |
| 400 | 16 | 600 | 565 | 515 | 482 | 4 | 32 | 16-Ф25 | 400 | 1450 | 1850 | 680 |
| 450 | 18 | 650 | 615 | 565 | 532 | 4 | 32 | 20-Ф25 | 500 | 1538 | 1988 | 795 |
| 500 | 20 | 700 | 670 | 620 | 585 | 4 | 34 | 20-Ф25 | 500 | 1730 | 2230 | 880 |
| PN1.6MPa | ||||||||||||
| 15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-Ф14 | 120 | 110 | 130 | 7 |
| 20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-Ф14 | 120 | 120 | 140 | 8 |
| 25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-Ф14 | 120 | 135 | 160 | 9 |
| 32 | 11/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-Ф18 | 160 | 160 | 190 | 13 |
| 40 | 11/2 | 240 | 145 | 110 | 85 | 3 | 18 | 4-Ф18 | 160 | 170 | 220 | 25 |
| 50 | 2 | 250 | 160 | 125 | 100 | 3 | 20 | 4-Ф18 | 160 | 360 | 410 | 32 |
| 65 | 21/2 | 270 | 180 | 145 | 120 | 3 | 20 | 4-Ф18 | 180 | 380 | 440 | 38 |
| 80 | 3 | 280 | 195 | 160 | 135 | 3 | 22 | 8-Ф18 | 180 | 440 | 520 | 50 |
| 100 | 4 | 300 | 215 | 180 | 155 | 3 | 24 | 8-Ф18 | 240 | 500 | 600 | 68 |
| 125 | 5 | 325 | 245 | 210 | 185 | 3 | 26 | 8-Ф18 | 240 | 615 | 740 | 125 |
| 150 | 6 | 350 | 280 | 240 | 210 | 3 | 28 | 8-Ф23 | 280 | 680 | 830 | 170 |
| 200 | 8 | 400 | 335 | 295 | 265 | 3 | 30 | 12-Ф23 | 280 | 820 | 1020 | 210 |
| 250 | 10 | 450 | 405 | 355 | 320 | 3 | 32 | 12-Ф25 | 320 | 980 | 1230 | 260 |
| 300 | 12 | 500 | 460 | 410 | 375 | 4 | 34 | 12-Ф25 | 320 | 1150 | 1450 | 480 |
| 350 | 14 | 550 | 520 | 470 | 435 | 4 | 38 | 16-Ф25 | 400 | 1285 | 1635 | 620 |
| 400 | 16 | 600 | 580 | 525 | 485 | 4 | 40 | 16-Ф30 | 400 | 1455 | 1855 | 805 |
| 450 | 18 | 650 | 640 | 585 | 545 | 4 | 44 | 20-Ф30 | 500 | 1545 | 1990 | 880 |
| 500 | 20 | 700 | 705 | 650 | 608 | 4 | 46 | 20-Ф34 | 500 | 1735 | 2235 | 920 |
衬里闸阀产品订货须知:
1,①产品名称 ②型号 ③口径 ④压力 ⑤阀体材质 ⑥连接方式 ⑦传动方式 ⑧使用温度 ⑨是否带附件。
2,若已经由设计单位选定我公司的型号,请按产品型号直接向我司销售部订购。
3,当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。感谢您访问我们的网站,如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
衬里闸阀物流/快递说明:
本公司根据客户需求协商物流公司
